简介：

依据具体调研，球磨机的耗能占选矿厂耗能的50%之上。球磨机电机功率的大小与球磨机填充率正相关。但如果填充率过大，因为装球太多，球磨机运行时里层球容易发生干扰，毁坏了球的正常循环，会减少磨矿效率；而填充率过小，尽管电机功率小，但因为磨矿介质不够，同样要降低磨矿效率。由此可见，球磨机电机功率的大小在于球磨机填充率的大小，且填充率的大小又直接影响球磨机的磨矿效率。在理论上，比较理想的是在球磨机耗费1个钢球量的時间内，自动添加1个钢球。完成这类理想状态的方法便是选用自动加球机。

我公司生产的“RXJQ系列球磨机自动式加球机”可以提升加球量的精密度，可以准确到每分或是每小时的加球量，减少球磨操作职工的劳动量，使球磨达到较好的运行效果，提升球磨使用期限。且减少了磨机的球耗、钢耗与耗能。自动加球机运行安全可靠，易保护，操作简单，构造合理，稳定性好，不卡球，不蓬球，对各类不同孔径的钢球适应能力强等特性。具备定时定量均匀加球，总计加球量，无球警报自动停机等作用，有益于维持球磨机内合理的球径配比和钢球填充率，进而提升磨矿效率。

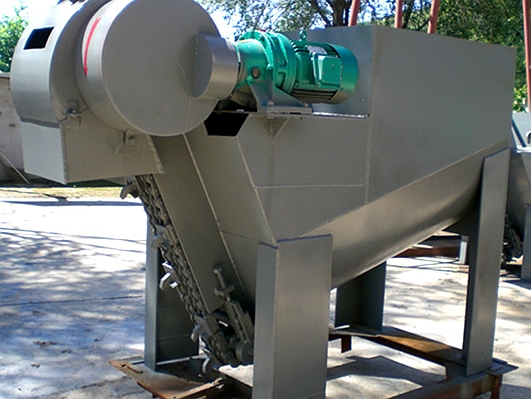

自动加球机的构造：

该设备由驱动设备、执行器、球仓及控制部分构成，执行器由减速器链条链轮及链条上的球爪构成，控制设备是由PLC及操作控制箱构成，在加球机设定的范围内任意设定加球个数并显示总计加球量，同时可完成无球及故障警报停机，该加球机可手动自动操作自由转换。

（1）传动机构。

传动机构由慢速三相异步电机直接驱动，为系统提供动力，转速比可选1-7r/min，依据具体应用进行调节。

（2）监测系统。

1、钢球个数检验。

2、加球机工作电流检验。

（3）控制系统硬件软件。

控制系统硬件部分选用可编程序控制板及触摸显示屏进行设计。主要作用有：可自动按设置時间加补钢球；可随意转换到手动形式向球磨机持续加补钢球；并在触摸显示屏上显示目前加球个数、班总计、日总计及月总计，并具备历史报表查询作用；具备过压保护、系统互锁，故障自查及说明、网络通信等作用。

基本要素：

1、依据需要设置加球量；

2、手动加球与自动加球转换；

3、无球震动、故障关机、过压保护；

4、显示加球量及总加球量；

5、加球量检验；

7、运作时间显示；

8、触摸显示屏操作，简单便捷；

9、其他作用可依据現场要求加入。

自动加球机选型：

性能参数：

1、安裝尺寸：总尺寸为：1000毫米(宽)×2400毫米（长）×1600毫米（高）

髙度依据吨数调节，默认设置为1000毫米。

2、钢板厚度：10毫米

注：钢板厚度可依据钢球实际净重定做。

3、净重：≈1.1T

4、加球规格：Φ20毫米～Φ150毫米

注：加球规格可依据現场要求定做。

5、球仓容量：≈3.5T

注：依据現场具体情况可调节。

6、电机功率：1.1KW慢速电机（7r/min）

7、加球能力：28个/分钟

注：可依据現场实际需要更改。

8、控制板

选用德国西门子SMART系列。

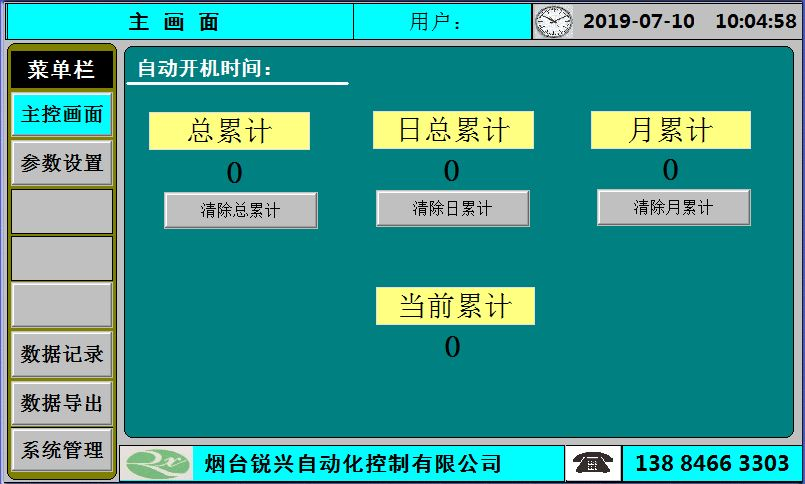

加球机运行主画面

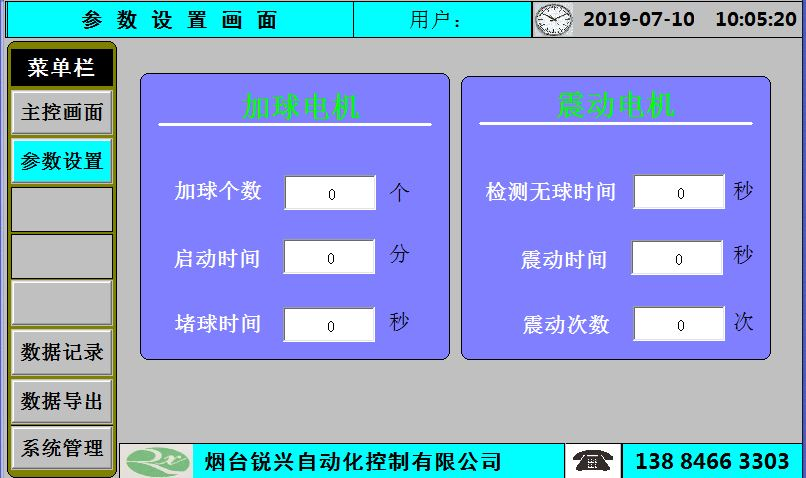

加球机参数设置画面
