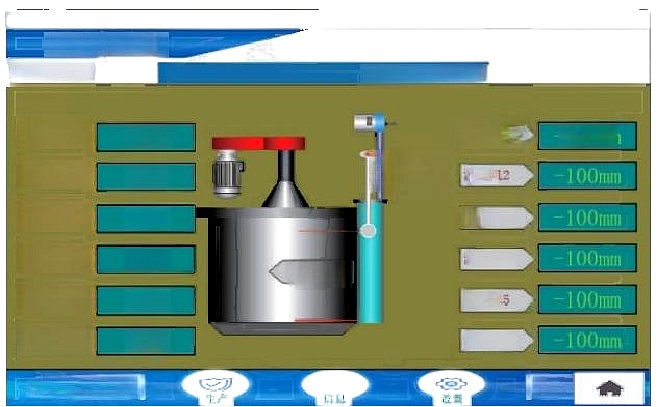

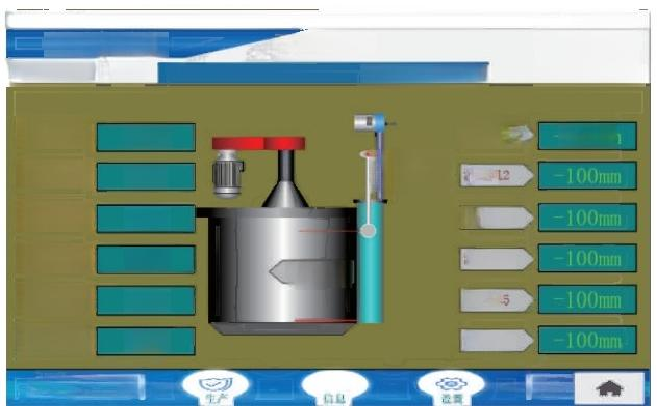

系统介绍

浮选机矿浆液位自动控制系统由矿 浆液位测量装置、液位控制仪表箱、气动 调节阀组成。

用于对各浮选作业矿浆液位 进行自动控制，以保证各作业工作稳定， 有效的提高精矿品位和回收率，满足工艺 指标要求。

技术说明

1. 采用专门设计的矿浆液位测量装置，既能准确可靠的测量矿浆液位，又能够阻隔矿浆泡沫对液位测量的影响。

矿浆液位测量 装置装有水清洗喷头，可对测量传感器进行自动清洗，保证其长期可靠的工作。

2. 矿浆液位测量和变送采用一体化激光测距仪，液位计全部采用不锈钢封装，耐腐蚀强、寿命长。

3. 根据每个浮选机液位自动控制系统的工作情况，专门设计开发了气动调节阀，调节阀对每个浮选作业的矿浆液位都有优良

的调节性能，气动执行机构与锥阀连接采用了具有自主知识产权的球型连接方式，极大地提高了气动调节阀工作的可靠性，

技术性 能优于国外同类产品。

技术参数

● 测量范围：0～500mm,  可以根据用户要求特殊设计

● 控制信号：4～20mADC

● 液位计输出信号：4～20mA  DC

● 相对湿度：<85%

● 测量精度：优于±1.0%

● 电气阀门定位器输入信号：4～20mA   DC

● 工作环境温度：0～50℃

● 控制器电源：220VAC±10%

系统组成

浮选机液位自动控制系统如图1所示，由液位测量装置、液位控制器和气动 调节阀组成，

液位控制器以液位测量装置传入的液位测量值与操作人员的液位 设定值为依据，对液位

气动调节阀进行控制，从而实现液位的自动调节。电动调 节阀控制系统由电动执行机构、

锥阀、控制部分组成，该系统为液位自动控制系 统的辅助系统，当液位自动控制系统进行

维护或出现故障时，可使用电动调节阀 控制系统进行手动控制中(尾)矿箱的排矿量。

其中，液位测量装置是由激光测距仪、液位计支架、浮球、连杆、反射盘、冲水管等部件组成，

将矿浆液位测量值以4~20mA 信 号送到仪表箱内的控制器，通过与输入的矿浆液位设定值进行比

较计算输出控制信号，控制气动调节阀的动作，调节排矿量；气动  调节阀包括气动执行机构、锥阀和连杆。

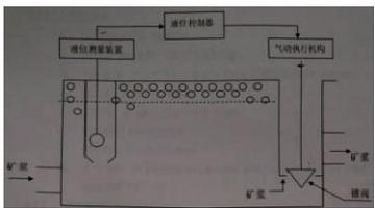

浮选机液位自动控制系统示意图
